★工作原理

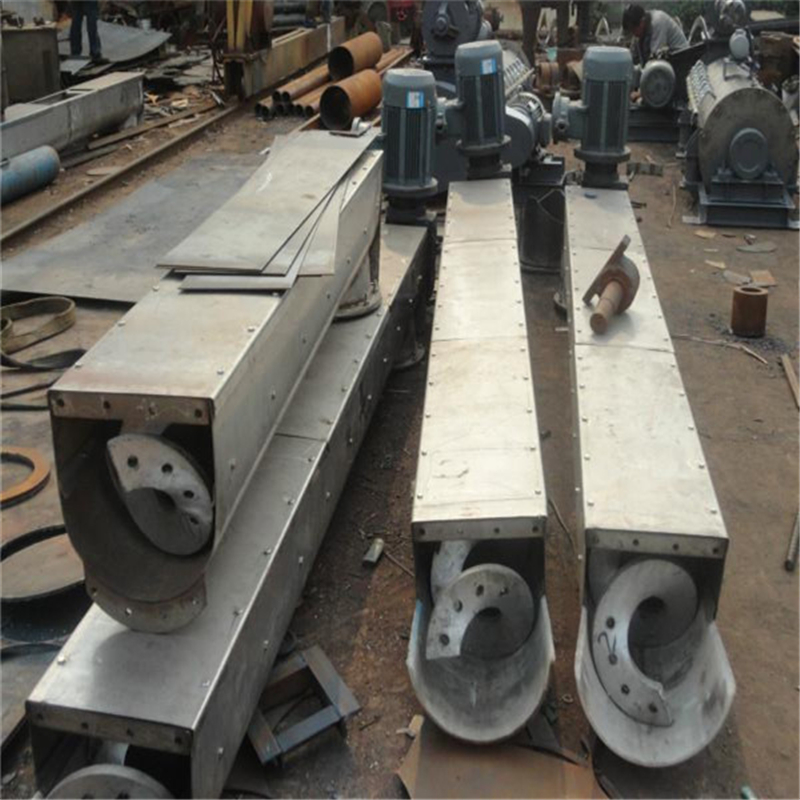

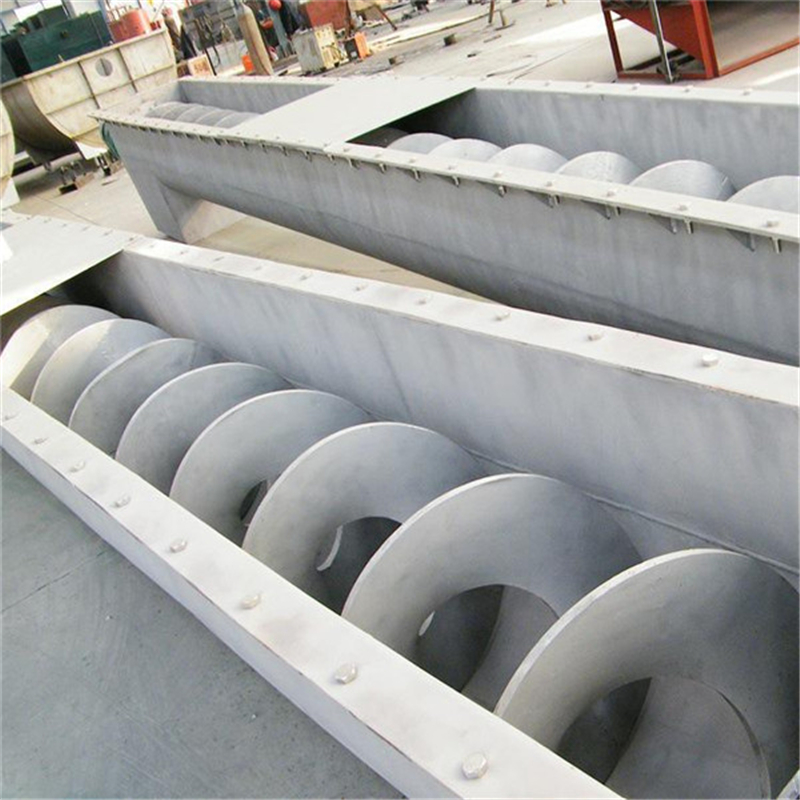

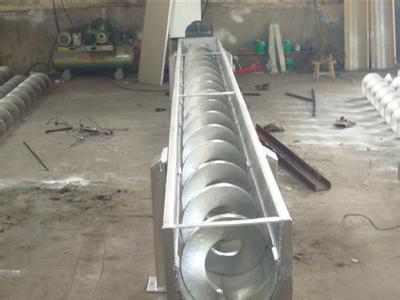

无轴螺旋输送机主要由动力装置、头部轴承、U型槽、无轴螺旋体、耐磨衬板、进料口、出料口、机盖（选配）底座等组合。设备由驱动装置带动螺旋轴旋转，即如同一根旋转的螺旋轴，带动一个螺母沿其轴向移动一样，无轴螺旋输送机螺旋体相当于螺旋轴，物料相当于螺旋输送机螺母，当螺旋体连续旋转时则物料也连续输送。无轴螺旋输送机螺旋体为较厚的带状叶片，通过无轴螺旋输送机驱动端驱动，中间无轴，螺旋体与机壳内壁底部衬板接触(滑动)。
★技术参数表
型号 参数 | WLS-220 | WLS-260 | WLS-320 | WLS-360 | WLS-400 | WLS-420 | WLS-460 |
螺旋直径Φ（mm） | 200 | 220 | 280 | 320 | 360 | 380 | 420 |
处理量Q(m3/h) | 安装角度a（º） | 0º | 1.5 | 3.6 | 6 | 8.4 | 10.6 | 11.7 | 12.9 |
5º | 1.35 | 3.24 | 5.4 | 7.56 | 9.51 | 10.53 | 11.62 |
15º | 1.05 | 2.52 | 4.2 | 5.88 | 7.42 | 8.19 | 9.04 |
20º | 0.9 | 2.16 | 3.6 | 5.04 | 6.39 | 7.02 | 7.79 |
螺旋转速n（r/min） | 12-18 |
电机功率N（kw） | 0.75-7.5（根据L与a而定） |
安装尺寸 (mm） | B | Φ+110 |
B1 | 与相应设备配套 |
L | 根据用户要求而定 |
L1 | 与相应设备配套 |
H | 根据用户要求而定 |
H1 | 根据用户要求而定 |
