★构造及工作原理

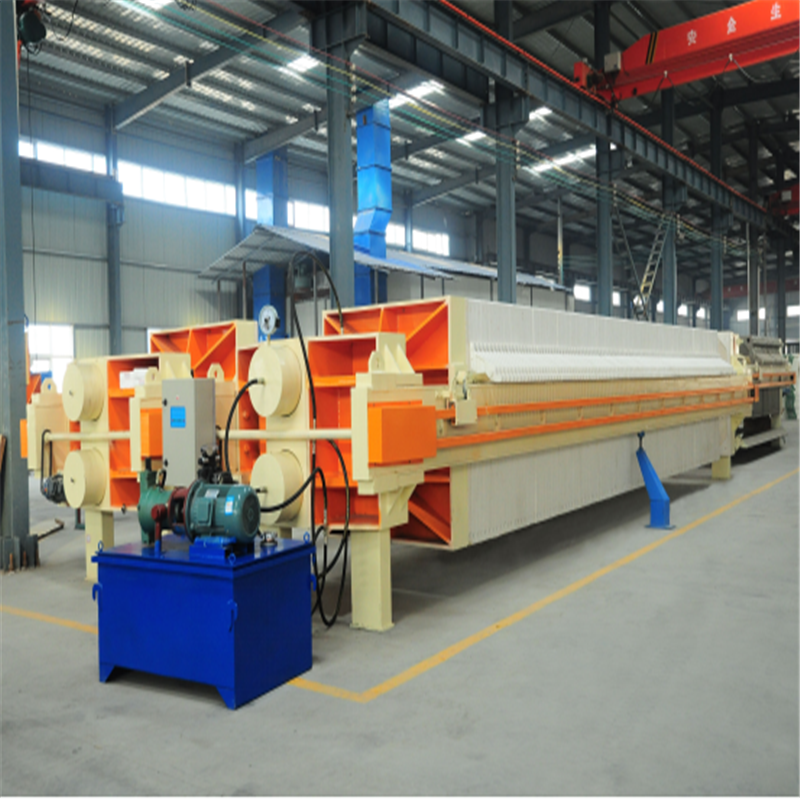

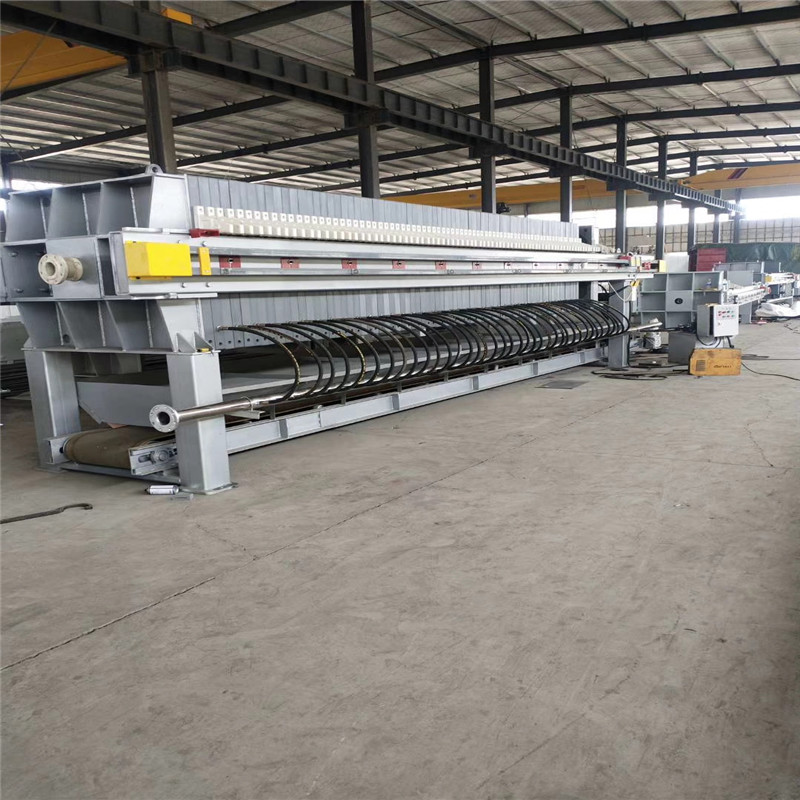

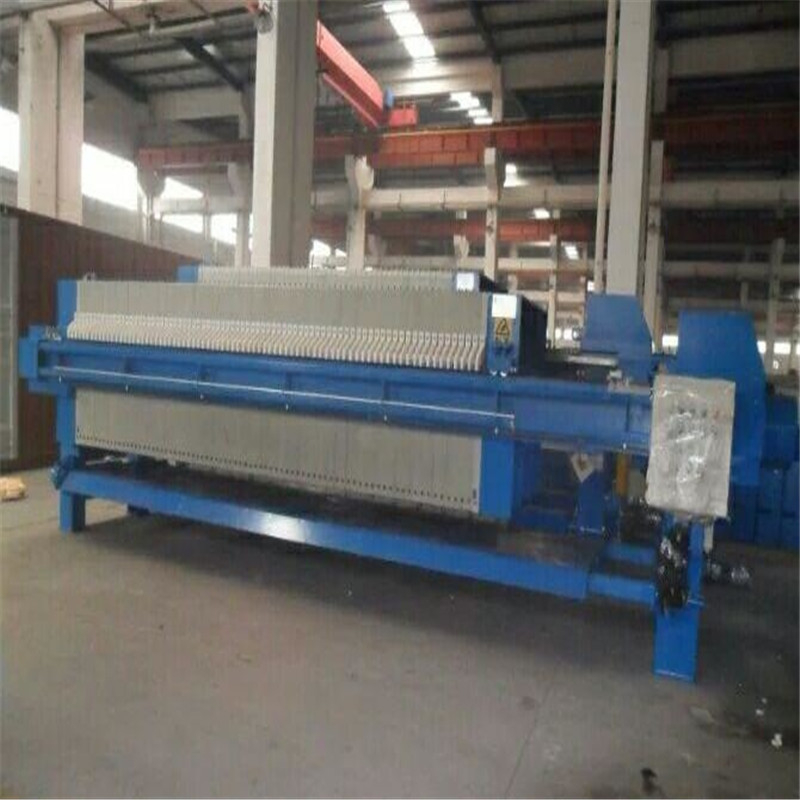

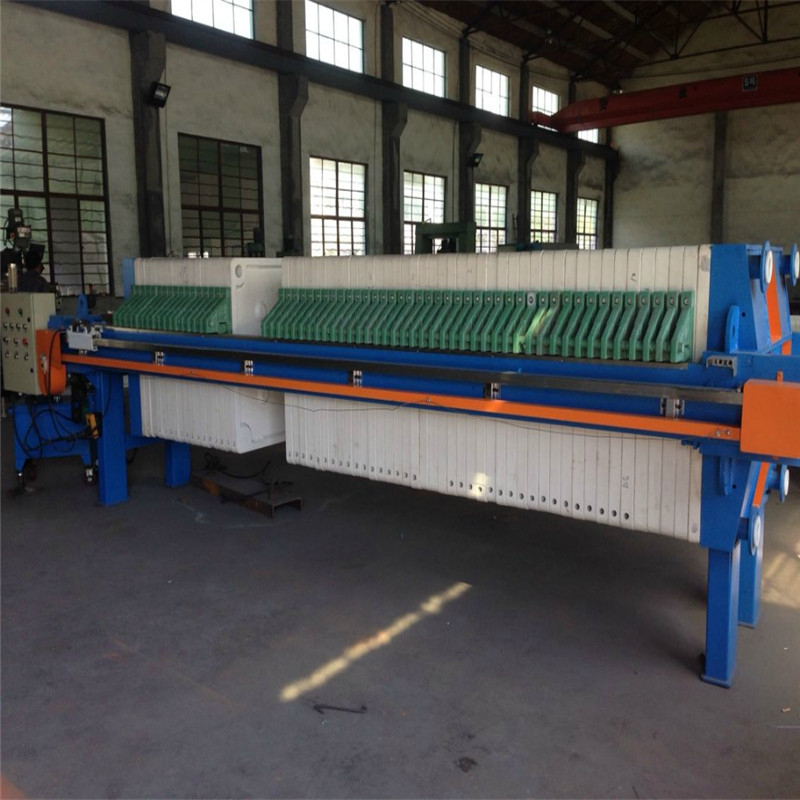

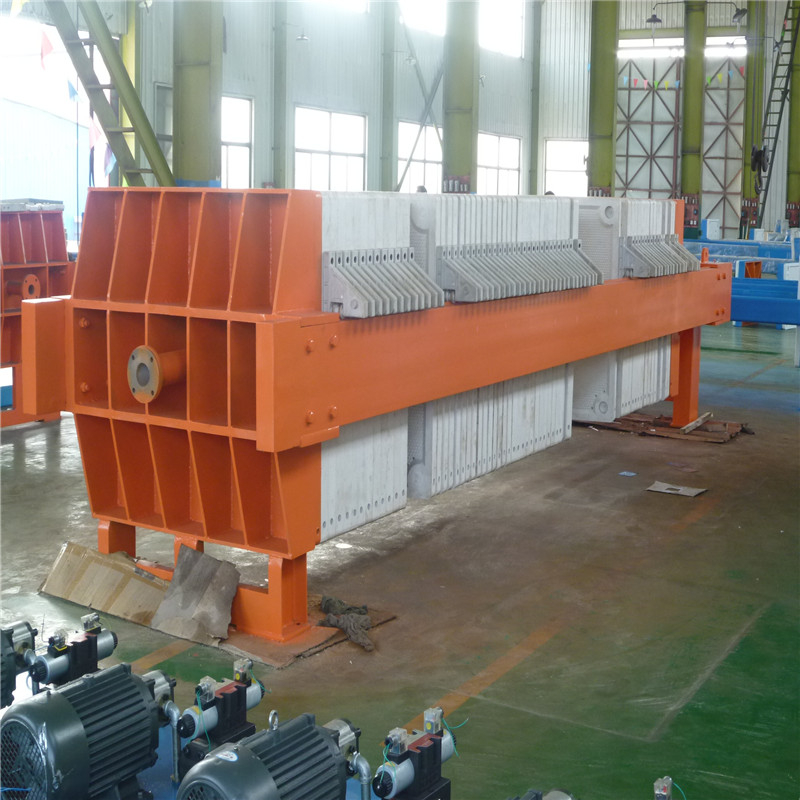

板框压滤机主要由机架部分、过滤部分，拉板部分三大部分组成。机架部分由止推板、压紧板、油缸体和主梁等部件组成。板框式与厢式的不同之处主要体现在过滤部分滤板结构上。板框式压滤机由一块实心滤板与一块中空滤板交替组合成滤室。厢式压滤机由相同的实心滤板排列组成滤室，每块滤块都有凹进的两具表面，两块滤板压紧后组成滤室。滤板是压滤机的核心部件，滤板材质、形式及质量不同，会直接影响到产品质量。压滤机拉板部分可制作为自动及手动拉板卸料。
★主要技术参数（设置配置尺寸可根据客户要求制定）
型号 | 总过滤面积m2 | 滤板数量 | 滤室容积m3 | 滤室厚度mm | 滤板外形尺寸mm | 入料压力Mpa |
XMA1/450 | 1 | 4 | 0.0147 | 30 | 450×450×50 | ≤0.6 |
XMA5/450 | 5 | 20 | 0.0735 |
XMA10/630 | 10 | 16 | 0.147 | 30 | 630×630×55(60) | ≤0.6 |
XMA15/630 | 15 | 24(49) | 0.225 |
XMA20/630 | 20 | 32(65) | 0.3 |
XMA25/630 | 25 | 40(81） | 0.375 |
XMA30/630 | 30 | 48（97) | 0.45 |
XMA40/630 | 40 | 64(129) | 0.6 |
XMA50/870 | 50 | 39(79) | 0.75 | 30 | 870×870×60(65) | ≤0.6 |
XMA60/870 | 60 | 46(93) | 0.9 |
XMA80/870 | 80 | 62(125) | 1.2 |
XMA100/1000 | 100 | 62(125) | 1.5 | 30 | 1000×1000×60 | ≤0.6 |
XMA140/1000 | 140 | 86(173) | 2.1 |
XMA180/1000 | 180 | 110(221) | 2.7 |
XMA200/1250 | 200 | 78 | 3.1 | 30 | 1250×1250×60 | ≤0.6 |
XMA300/1250 | 300 | 115 | 4.55 |
XMA340/1500 | 340 | 92 | 5.3 | 30 | 1500×1500×65 | ≤0.6 |
XMA500/1500 | 500 | 136 | 7.7 |
