★构造及工作原理

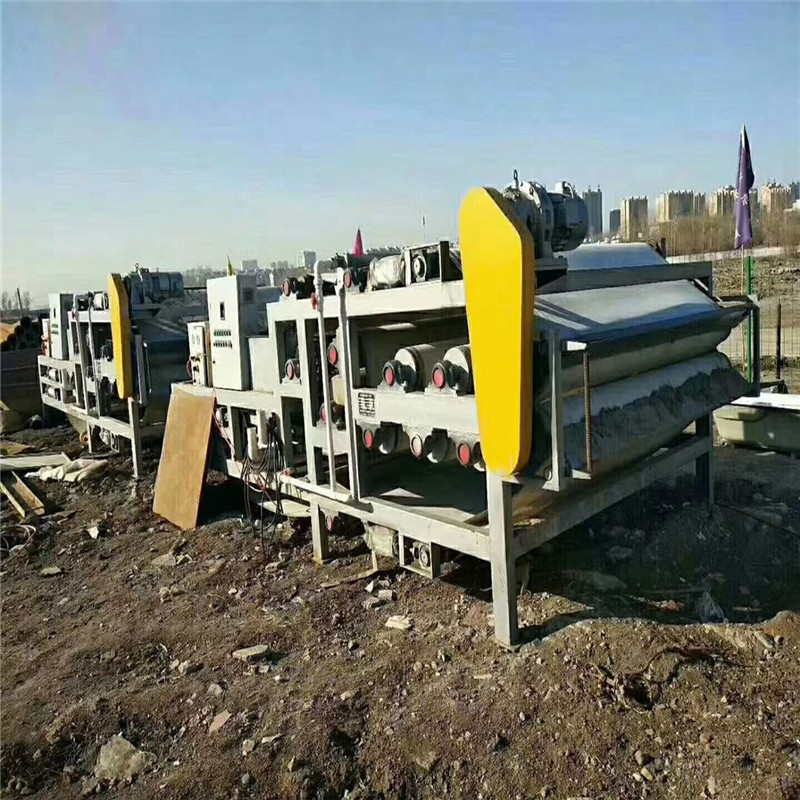

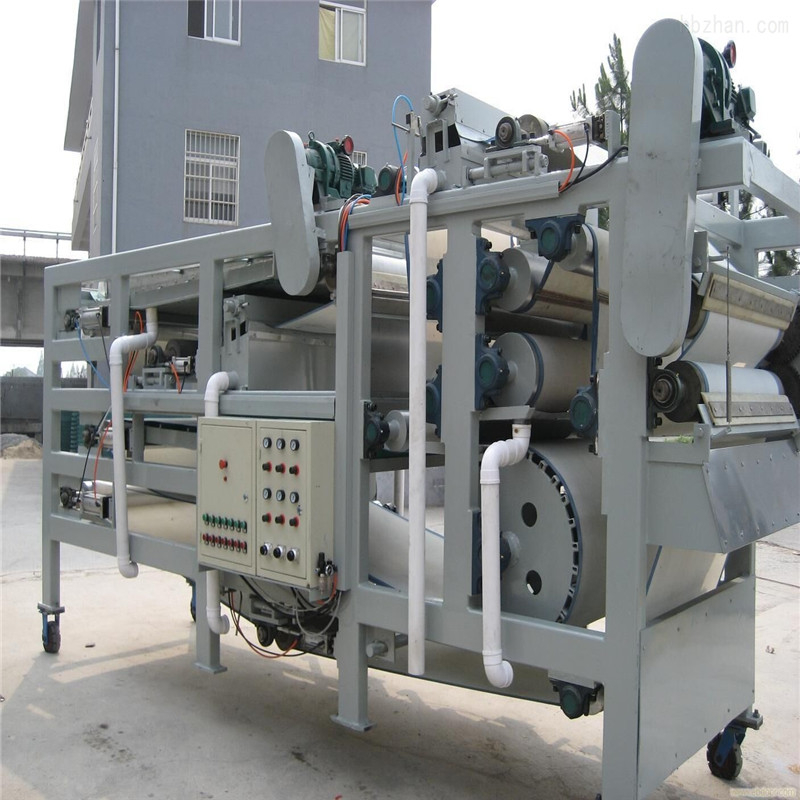

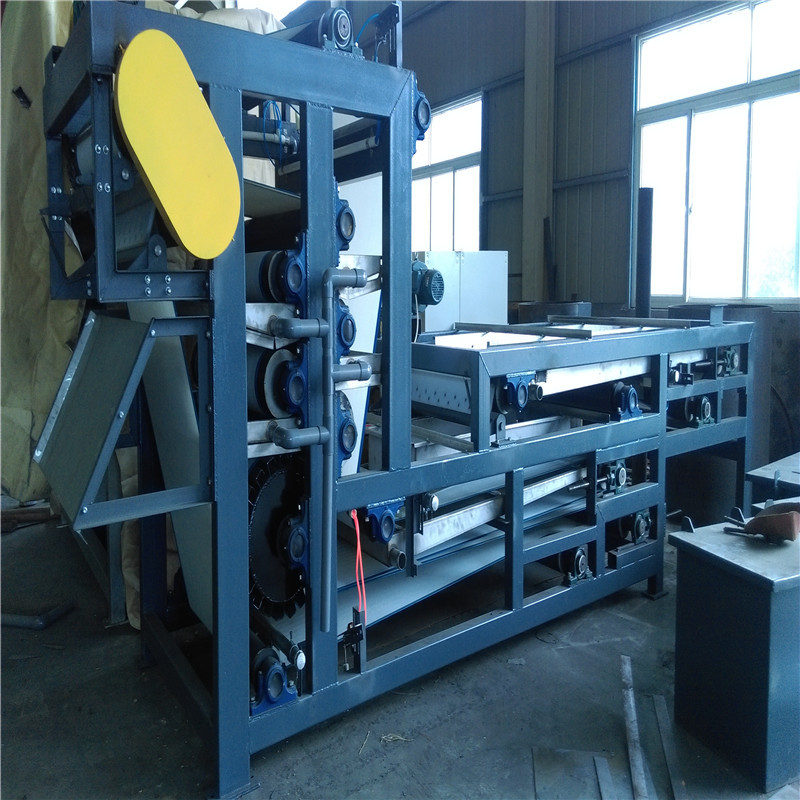

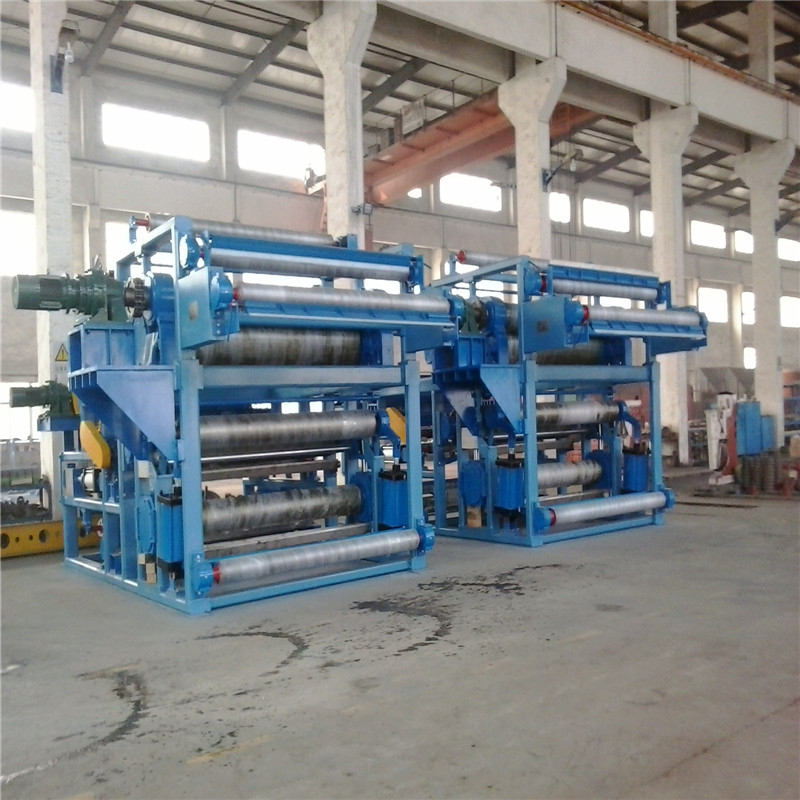

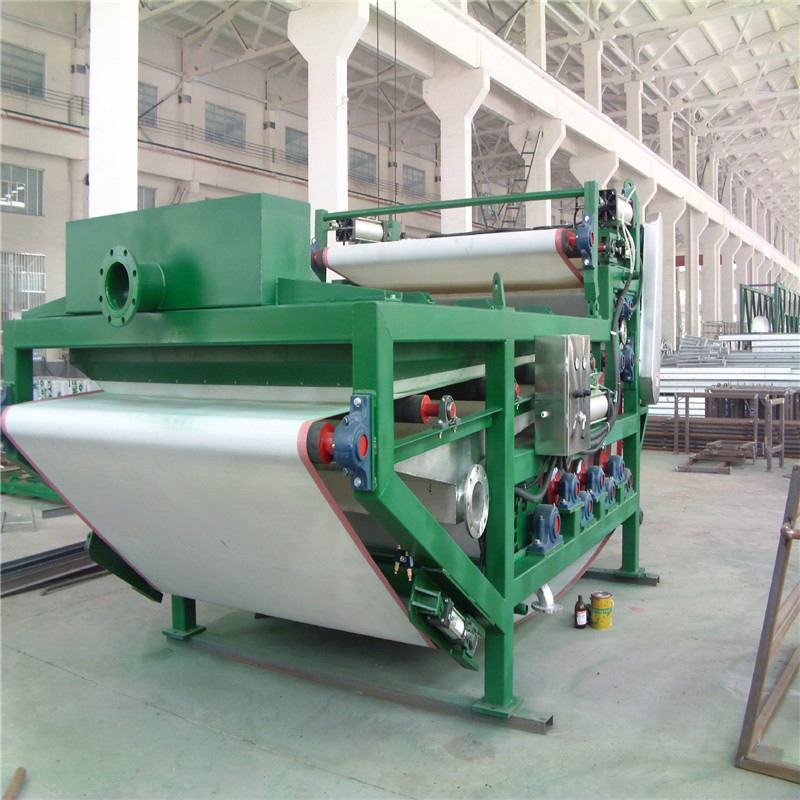

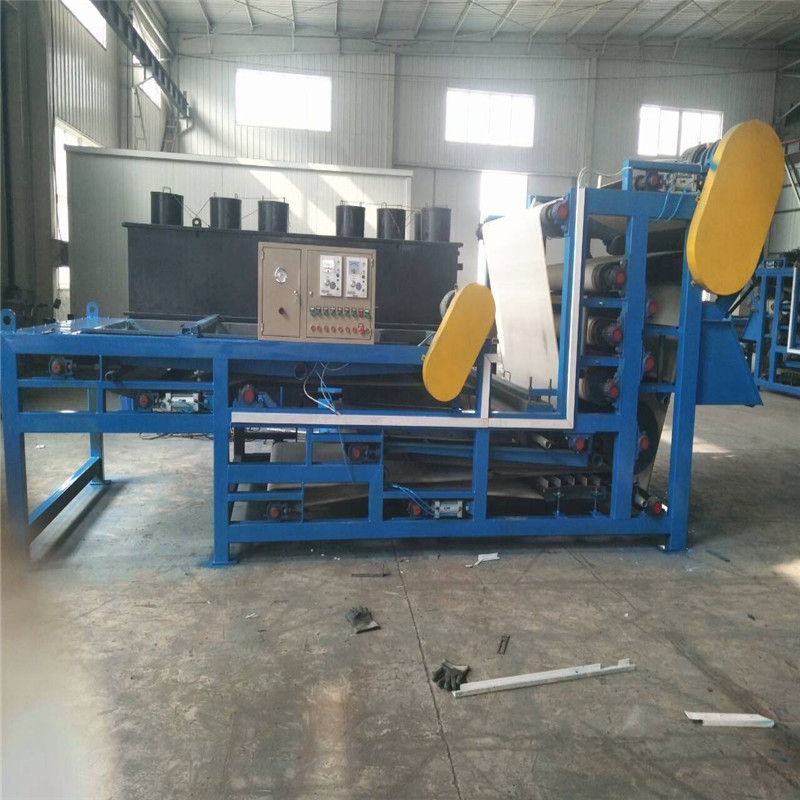

带式压滤机主要由驱动装置、机架、压榨辊、上滤带、下滤带、滤带张紧装置、滤带清洗装置、卸料装置、气控系统、电气控制系统等组成。
带式压滤机的工作原理：经过絮凝的悬浮物料在重力脱水段脱去大部分游离水，物料逐渐得到进一步浓缩，然隔翻转卸料至上下滤带之间，进入楔形区内进行预压脱水，经主脱水辊脱水后，进入系列直径由大到小的呈S形排列的压辊压榨脱水直至形成滤饼后卸料。在这过程中的污泥受到由小到大4的挤压、剪切作用力，可脱去其中大部分游离水和部分毛细水份。
★主要技术参数
参数型号 | DNY-500 | DNY-1000 | DNY-1500 | DNY-2000 | DNY-2500 | DNY-3000 |
滤带宽度（mm） | 500 | 1000 | 1500 | 2000 | 2500 | 3000 |
处理能力Q（m3/h） | 5-10 | 10-20 | 20-30 | 30-40 | 40-60 | 60-80 |
外形尺寸（W×L×H） | 920×4490
×1900 | 1420×4490
×1900 | 1920×4490
×1900 | 1920×4490
×1900 | 2920×4520
×1650 | 3420×5520
×1650 |
滤带运行速度V（m/min） | 3.0--15(浓缩段) 1.2--6.0（脱水段） |
浓缩电机功率N1（kw） | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 |
脱水电机功率N2（kw） | 0.75 | 1.5 | 1.5 | 2.2 | 3.0 | 5.0 |
卸料口高度H（m） | 1250 | 1250 | 1500 | 1500 | 1800 | 1800 |
冲洗水量 | 耗水量（m3/h） | 4.0 | 7.5 | 12.0 | 15.0 | 25.0 | 30.0 |
水压（MPA） | ≥0.5 |
压缩空气 | 耗水量（m3/h） | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 | 0.4 |
水压（MPA） | ≥0.7 |
剩余/混合污泥 | 进泥含水率（%） | 99.6--99.0 |
泥饼含水率（%） | 80--78 |
干泥（Kgds/h-m） | 110--130 |
水力负荷（m3/h.m） | 22--26/12--16 |
