内进流式网板格栅除污

★工作原理

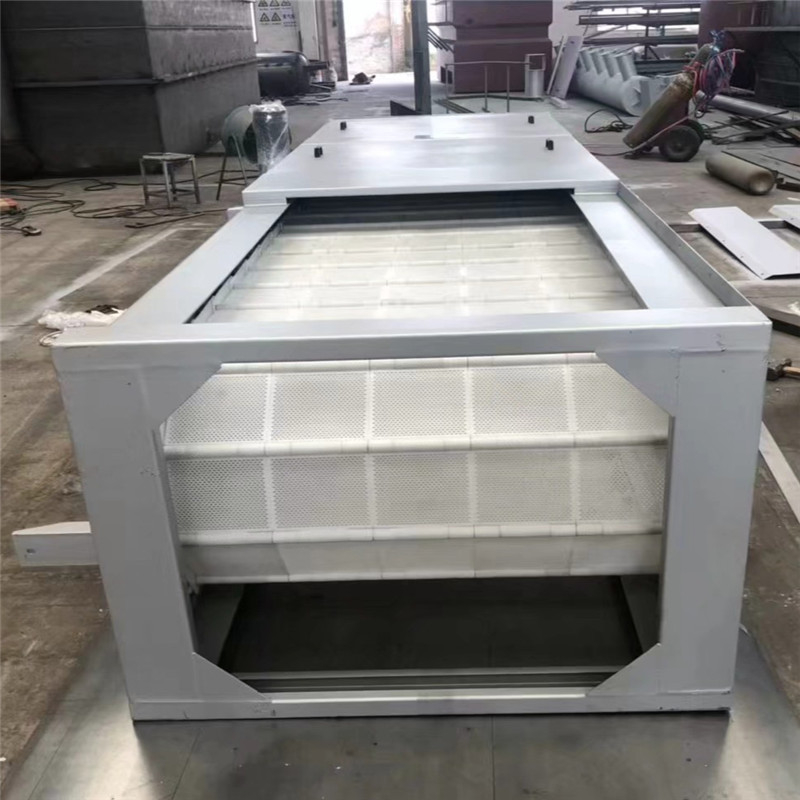

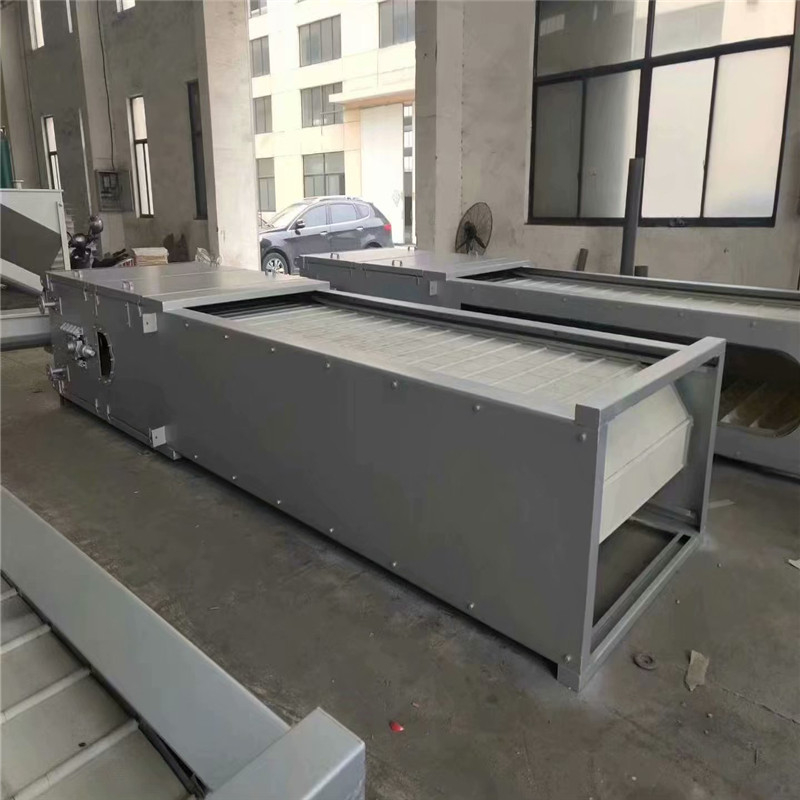

内进流式孔板细格栅自机架、驱动系统、网板系统、反冲洗系统、除渣系统及电控系统六大部分组成。

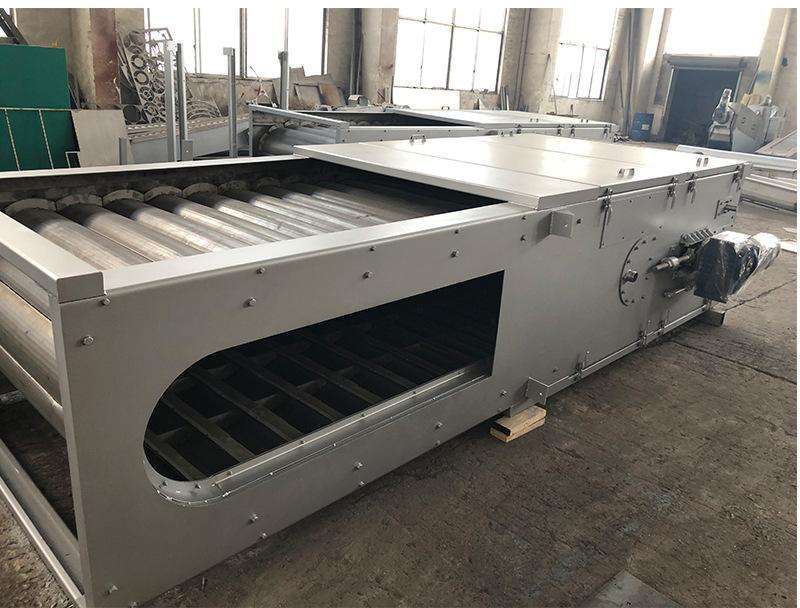

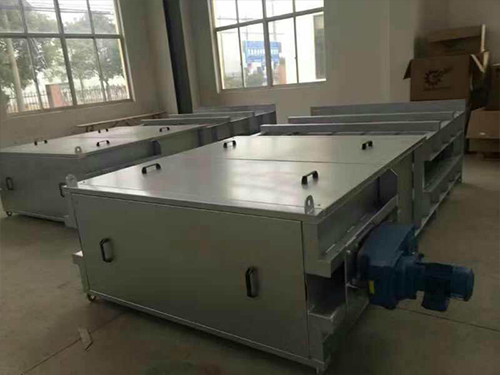

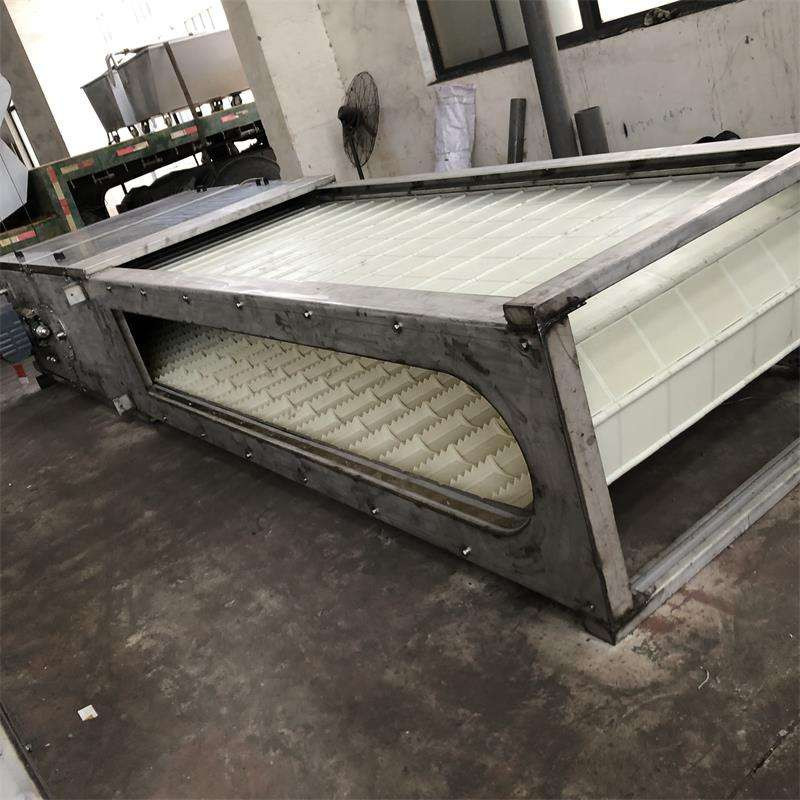

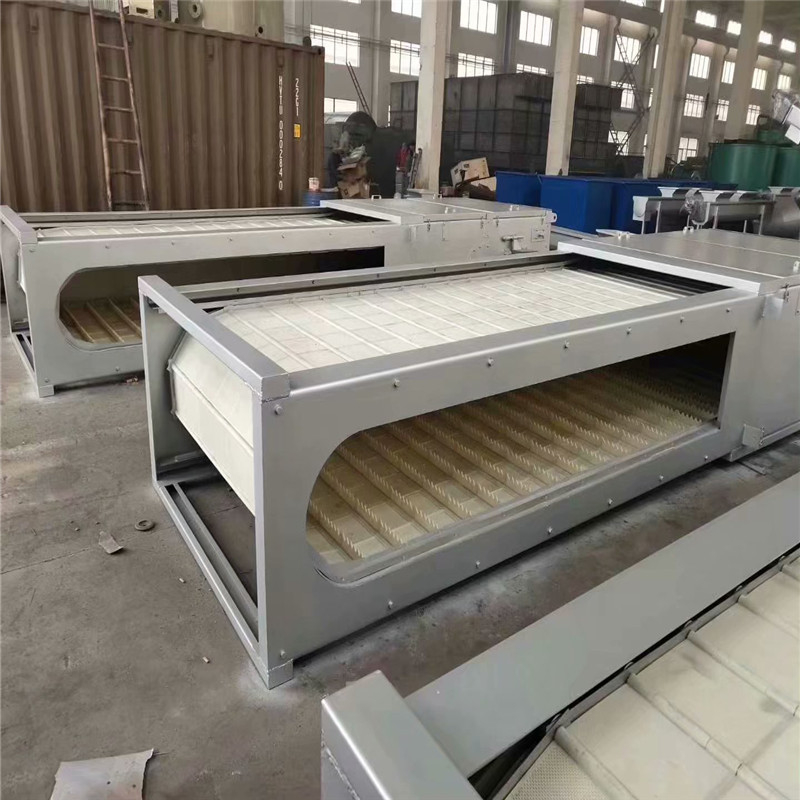

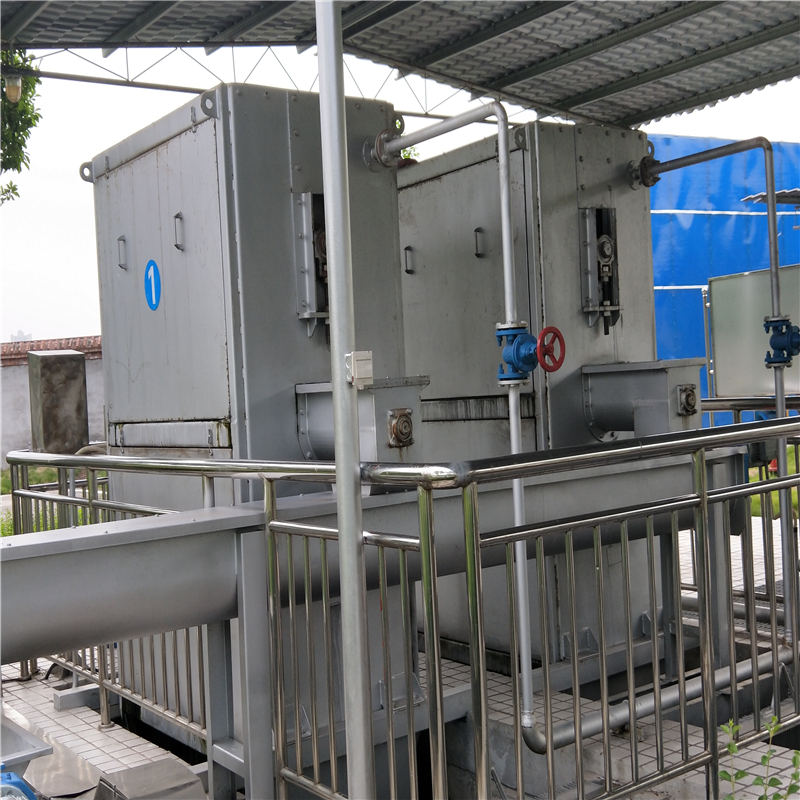

机架安装于格栅渠的中央，机架两侧与格栅渠之间的间隙为格栅滤后出水的通道。在机架的迎水端两侧与渠壁间布置了导流挡板，其在导流的同时，可防止污水短流由滤前直接进入滤后。机架下部迎水端开有一个进水洞口，其对侧为封闭端。污水由进水洞口流入机内后经两侧网板流出，并经两侧出水通道汇入机后渠道中。驱动电机安装在机架正向的输出轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，在顶置的冲洗装置的冲洗水作用下，自动完成卸污工作，渣水排入两侧网板之间的集渣槽后自流排出机外。
